Aplicação como deve ser

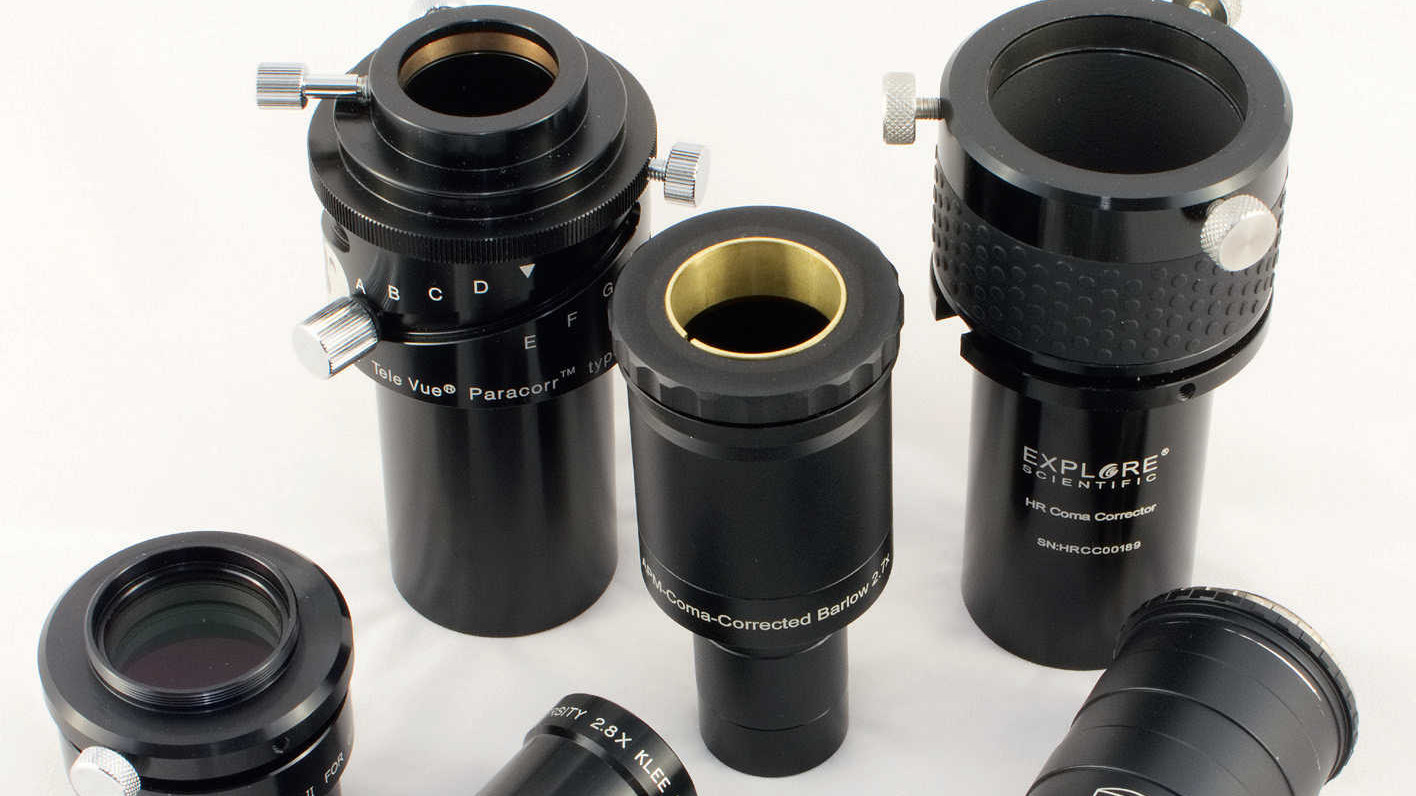

Óticas suplementares, como corretores, “reducers” e Barlows podem alterar a distância focal de uma ótica e melhorar a imagem.

Agora, é preciso decidir se a colocamos à frente da ocular ou do chip da câmara: as óticas suplementares são uma forma elegante de tuning do telescópio. Os corretores melhoram a imagem, o “reducer” e a lente Barlow alteram a distância focal e a razão focal efetiva.

A ótica suplementar mais utilizada é a lente Barlow. Esta altera sobretudo a distância focal efetiva do telescópio, aplicando o fator indicado. Uma lente Barlow 2× transforma uma distância focal de 750 mm em 1500 mm – duplicando assim correspondentemente a ampliação de todas as oculares ou, neste exemplo, permitindo fotografar a Lua com enquadramento total. Não é, contudo, um equipamento milagroso: a maior ampliação faz com que a imagem fique tão mais escura como se se utilizasse uma ocular com a distância focal correspondente.

Há ainda mais esta desvantagem: nenhuma superfície ótica está isenta de erros e com uma lente Barlow é preciso contar com quatro, e por vezes seis ou oito superfícies. Mesmo com a melhor qualidade, isso implica uma pequena perda de luz e contraste. Uma lente Barlow de fabrico mais barato será então antes de mais uma solução de emergência. Pelo contrário, lentes Barlow bem calculadas e com um fabrico de qualidade permitem fazer ainda mais: têm um efeito positivo na curvatura do campo de imagem ou, com a configuração adequada, compensam a coma na margem da imagem do newtoniano.

Quanto mais curta for uma lente Barlow e quanto maior for o seu fator, maior é a distância ocular de uma ocular instalada atrás dela – infelizmente, não sem fenómenos secundários: o trajeto da luz alterado pode gerar efeitos de vinhetagem. Quanto mais longe à frente do plano da imagem estiver a Barlow, mais se amplia a distância focal efetiva e mais longo se torna o trajeto da luz atrás da Barlow. Utilizada desta forma, garante um back focus para, por exemplo, ligar um adaptador Bino. Contudo, em telescópios rápidos, é preciso um verdadeiro corretor de trajeto no vidro para acessórios Bino. Introduz intencionalmente um ligeiro erro de correção para compensar as aberrações óticas dos prismas.

Pode dizer-se que uma lente Shapley é uma lente Barlow com um fator inferior a 1× – ou seja, um sistema de lentes que reduz a distância focal efetiva. É útil sobretudo para o fotógrafo que consegue enquadrar uma maior extensão de céu num chip pequeno e com um tempo de exposição mais curto. Se neste processo se conseguir ainda resolver algumas aberrações óticas específicas de um telescópio, obtém-se um “reducer” fotográfico – o que, evidentemente, por definição, descreve apenas a redução da distância focal, enquanto “reducers” especialmente adaptados podem ter um efeito positivo em muitas aberrações óticas. Para os observadores visuais, será melhor utilizar oculares com uma maior distância focal, já que uma lente Shapley, com o mesmo tamanho, não consegue enquadrar uma maior extensão de céu do que uma ocular selecionada especificamente para o efeito.

Os corretores simples praticamente não alteram a distância focal, mas eliminam aberrações óticas. São conhecidos os corretores de coma para newtonianos, mas também as lentes de nivelamento de campo de imagem. É concebível que os corretores funcionem melhor quanto mais especificamente ajustados forem a um determinado tipo de ótica e às suas aberrações óticas individuais. Se se corrigir um erro que a ótica não apresentava de todo antes do corretor, acontece praticamente o oposto: uma espécie de aberração ótica invertida. Um dos corretores mais extremos é, ou era, o “Chromakorr”, que conseguia obter a imagem de um ED-Apo com um refrator acromático. No entanto, não era suficiente ajustar o corretor a uma série de telescópios específica, já que era preciso selecionar exemplares de telescópio e corretor que se ajustassem com precisão entre a ampla gama de dispersão em série. A evolução do preço dos ED-Apos torna esta opção pouco atrativa.

Autor: Sven Wienstein / Licença: Oculum-Verlag GmbH
