Os novos microscópios industriais da Motic, da série BA310MET, são potentes aparelhos para amostras opacas em todas as áreas da ciência dos materiais. Na garantia de qualidade a nível industrial, mas também na formação de profissões técnicas, o desempenho e o preço podem convencer.
Os modelos BA310MET-T oferecem uma flexibilidade alargada através da sua iluminação adicional de luz transmitida. O BA310MET-H apresenta um conceito de tripé mais flexível para amostras maiores, cujo manuseamento não seria possível com um microscópio vertical. As novas objetivas LM Plan com longa distância de trabalho oferecem ótimos resultados de imagem para amostras refletivas e não cobertas. Juntamente com a lente tubular, é possível obter uma imagem intermédia totalmente corrigida, sem franjas de cor. Todos os modelos incluem um iluminador de luz incidente com uma potente fonte de luz halogénea de 50 W. Os diafragmas de abertura e de campo luminoso integrados otimizam o contraste de imagem através da redução da luz difusa.

Sistema ótico: ótica infinita (CCIS®)
Oculares: N-WF10X/20 m
Revólver: quíntuplo
Objetivas: acromáticas LM Plan
Condensador: condensador LWD NA 0.85
Iluminação: halogéneo 6 V/30 W ou 12 V/50 W substituível com LED 6 V/3 W ou 12 V/3 W

Flexibilidade para todos os tamanhos de preparações

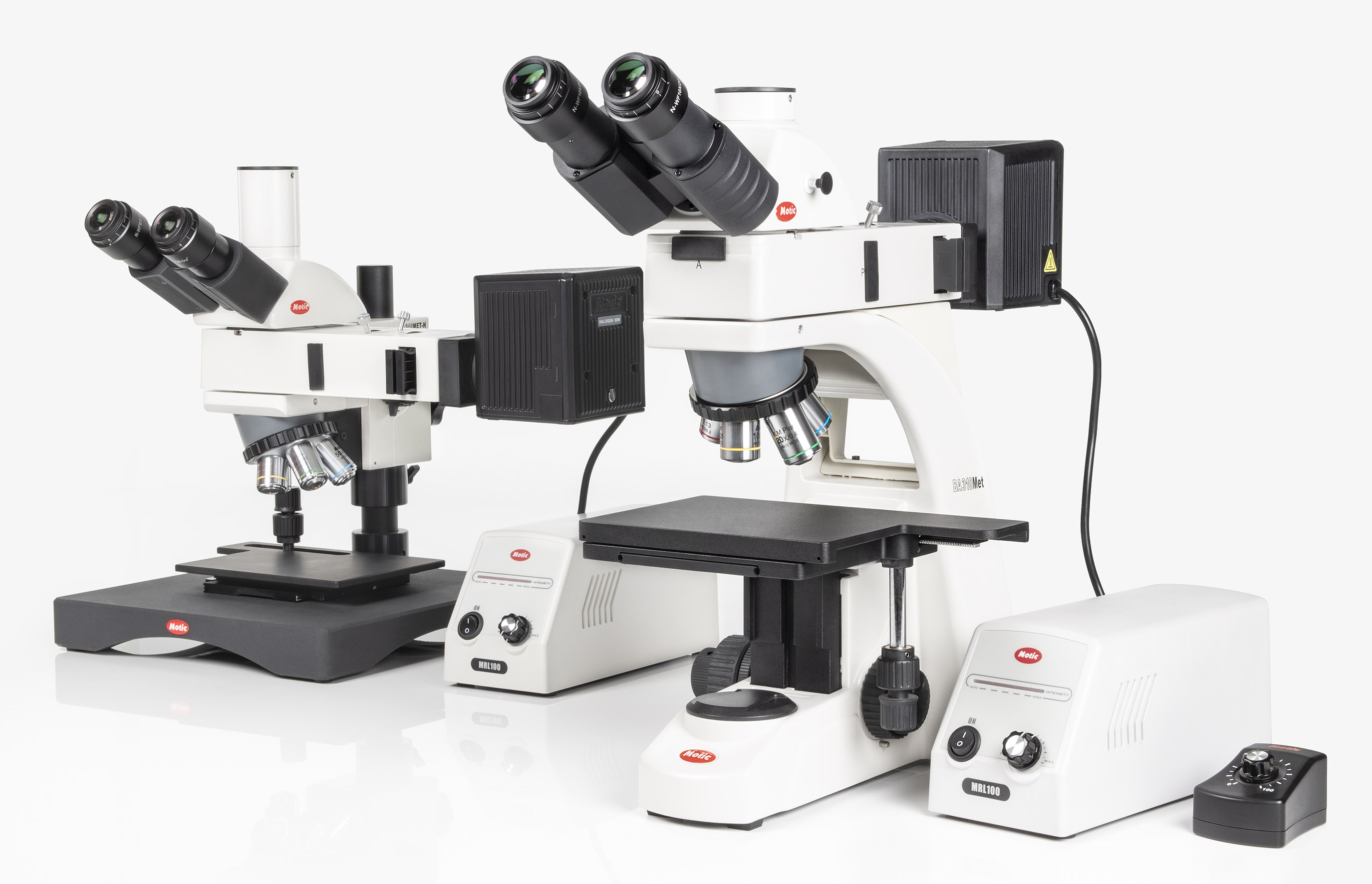

A série BA310MET apresenta 2 conceitos de tripé diferentes. Os modelos BA310MET e BA310MET-T baseiam-se num tripé de microscópio vertical com revólver porta-objetivas e focagem através do curso da platina. Já no caso do BA310MET-H, o iluminador de luz incidente, incluindo ótica, é deslocado através do mecanismo de focagem, numa coluna vertical. Isto permite uma área de focagem alargada para a examinação de grandes amostras. Os diferentes tamanhos de amostra requerem diferentes platinas: os modelos BA310MET oferecem várias platinas com uma faixa de deslocamento de, pelo menos, 75x50 mm. Todos os modelos com luz transmitida integrada estão equipados com um encaixe de platina em vidro e um condensador de longa distância de trabalho (LWD). Os tubos BA310MET foram concebidos para trabalhos prolongados e descontraídos. Os suportes de objetiva permitem, simultaneamente, a observação visual e a documentação de imagem. Mediante solicitação, está disponível um suporte de objetiva com divisão de feixe 50/50 fixa e imagem vertical (correta). Todos os microscópios BA310MET dispõem de um revólver porta-objetivas quíntuplo com orientação para trás, para um fácil acesso a preparações e uma centragem precisa ao mudar a ampliação.

Novas acromáticas LM Plan para luz incidente

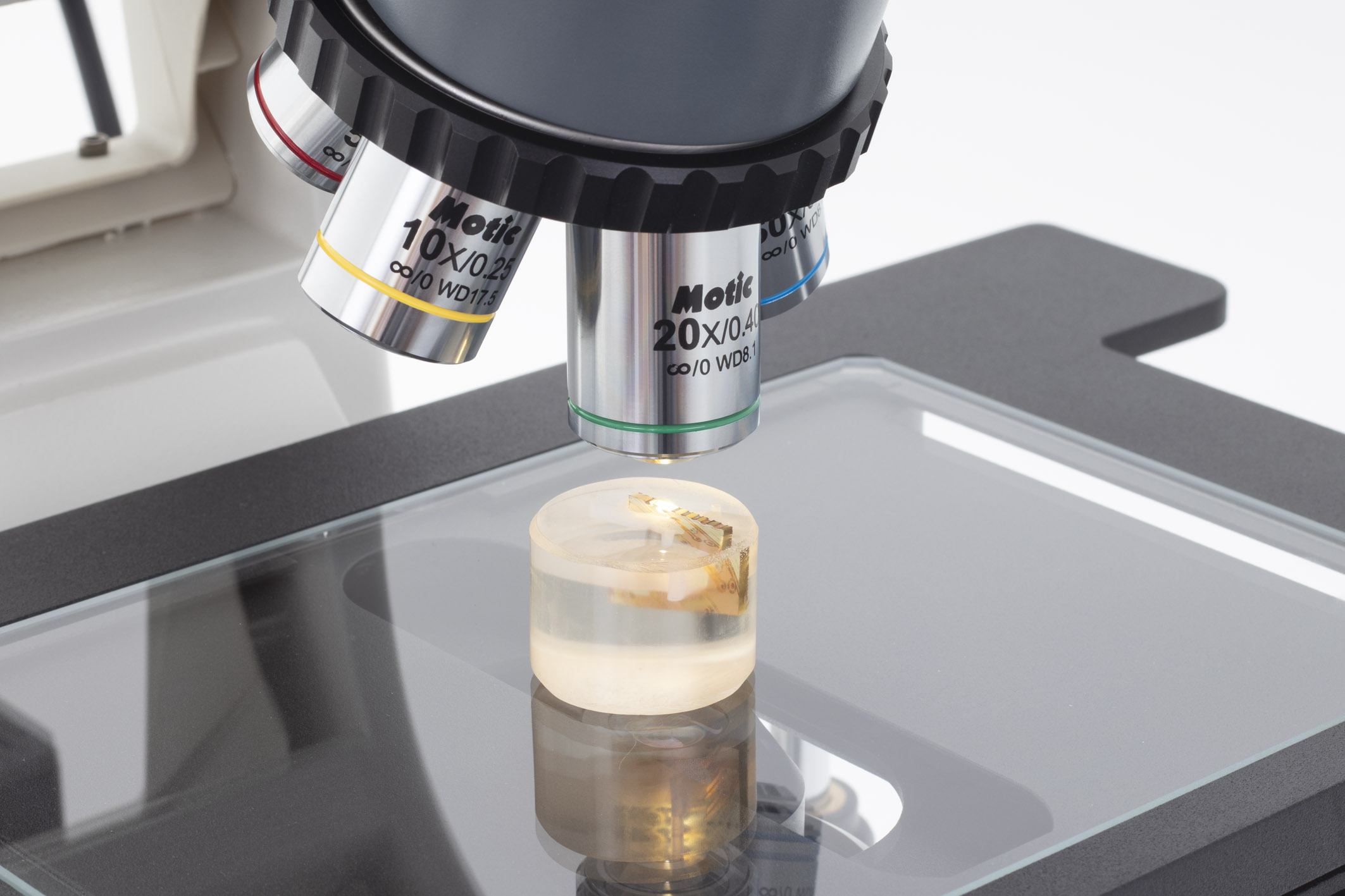

Para alcançar os melhores resultados de imagem com os microscópios BA310MET, a Motic desenvolveu uma nova geração de objetivas acromáticas LM Plan para amostras descobertas. Estas objetivas LWD em vidros de alta qualidade seguem o bem-sucedido conceito CCIS® para uma ótica infinita moderna. Juntamente com a lente tubular, é obtida uma imagem intermédia totalmente corrigida, acessível através de um suporte de objetiva. Para uma melhor resolução, estão disponíveis duas objetivas acromáticas EC-M Plan. As oculares padrão N-WF 10X/20 para utilizadores de óculos estão equipadas com lentes de vidro de alta qualidade e permitem a compensação de dioptrias, mesmo quando se utilizam placas reticulares para fins de medição.

Flexibilidade para materiais compósitos

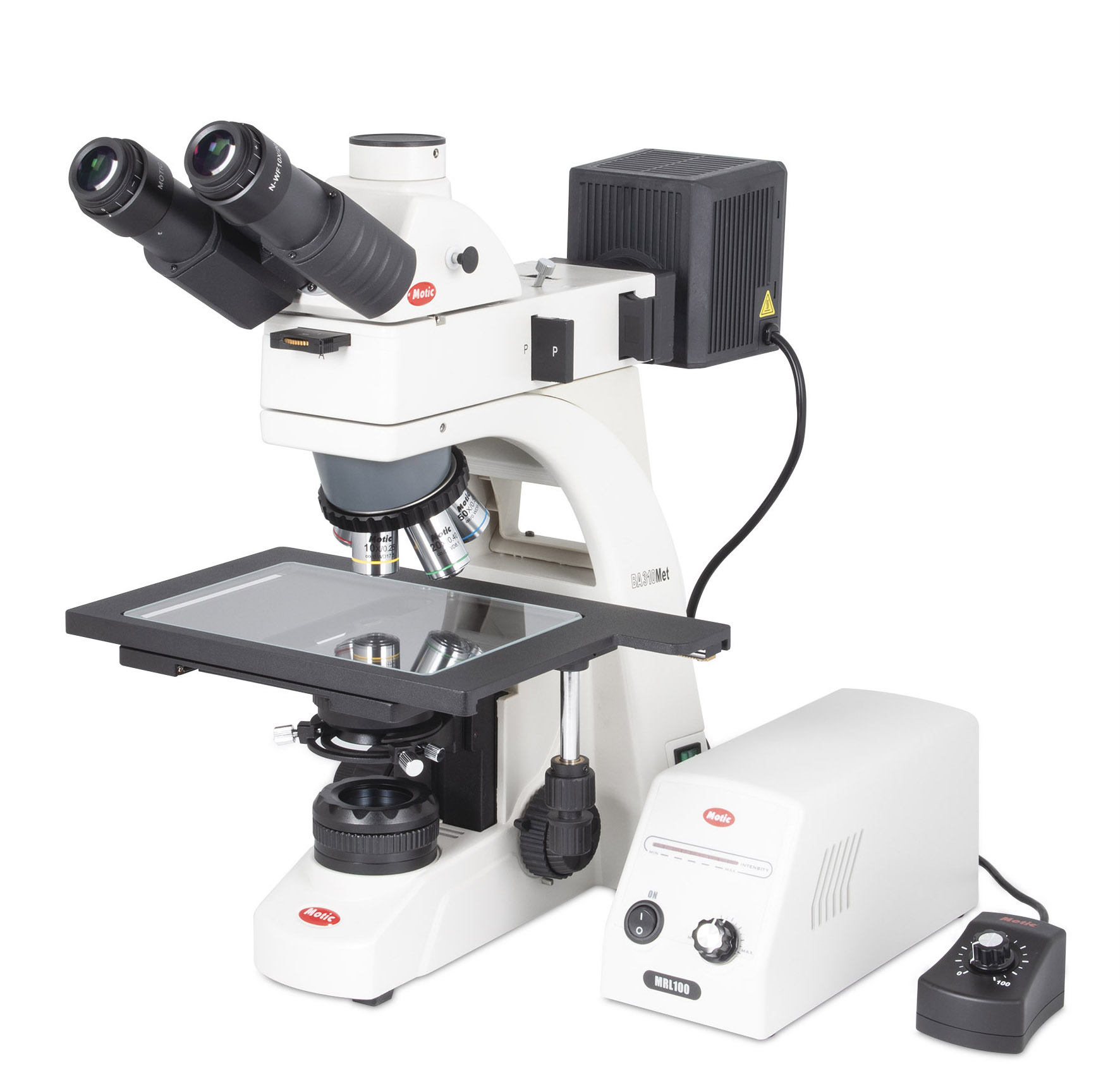

O iluminador de luz incidente dos modelos BA310MET está equipado com uma lâmpada de halogéneo de 50 W e uma fonte de alimentação externa. Os diafragmas de abertura e de campo luminoso integrados são responsáveis pela otimização do contraste de imagem através da redução da luz difusa. Um conjunto polarizador/analisador para contraste de polarização também ajuda a reduzir reflexos, especialmente em baixas ampliações. Os tripés BA310MET-T também oferecem uma luz transmitida de halogéneo integrada de 30 W, com diafragma de campo luminoso, para uma verdadeira iluminação Köhler. É possível substituir a lâmpada de halogéneo por um módulo LED com uma temperatura de cor diferente. Para a melhor luz transmitida possível, um novo condensador LWD é parte integrante destes microscópios. Graças a uma alimentação elétrica separada, a luz incidente e a luz transmitida podem ser livremente combinadas para materiais compósitos.
