2" SCA Colimador alaser - laser de retículos em cruz

Colimador a laser Hotech - Ajuste o seu telescópio sem queda do laser

Imagine: você observa com seu telescópio, mas algo não está certo. O que é isso? Por que as estrelas não tem mais imagens nítidas ? O planeta Júpiter - com ele algo também está errado - o contraste é pobre. Embora a noite esteja clara, a observação é uma frustração total. É claro e é lógico, que o seu telescópio simplesmente não está ajustado com precisão. Você tem que fazer alguma coisa - ajustar o telescópio novamente - mas como? O mais simples é com um laser.

Um laser centrado por si mesmo

Muitos lasers de ajuste tendem a tombar no focalizador. E lá se vai o reajuste. Ao contrário no caso do colimador Hotech: Um sistema de auto alinhamento elimina uma inclinação do laser. Você não precisa de um parafuso para prender o colimador no focalizador. Alguns focalizadores tem pequenas tolerâncias no diâmetro. Isso também é facilmente resolvido pelo laser Hotech.

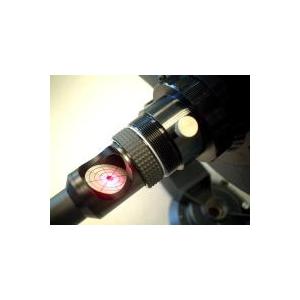

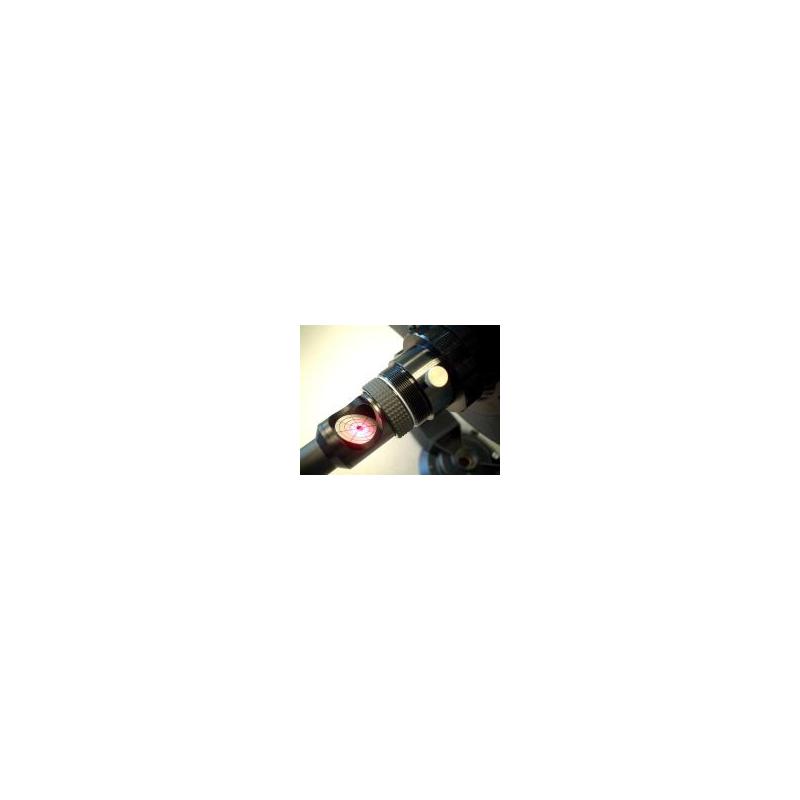

Você pode até mesmo ajustar o seu telescópio acoplado à montagem, a posição do laser paralela é sempre assegurada

• Com o alvo a 45°

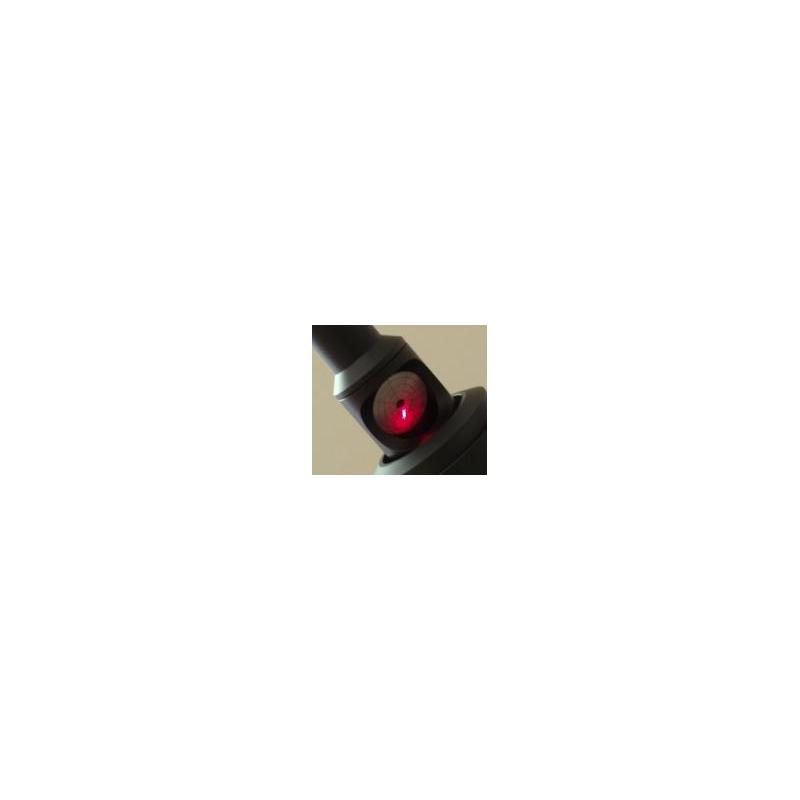

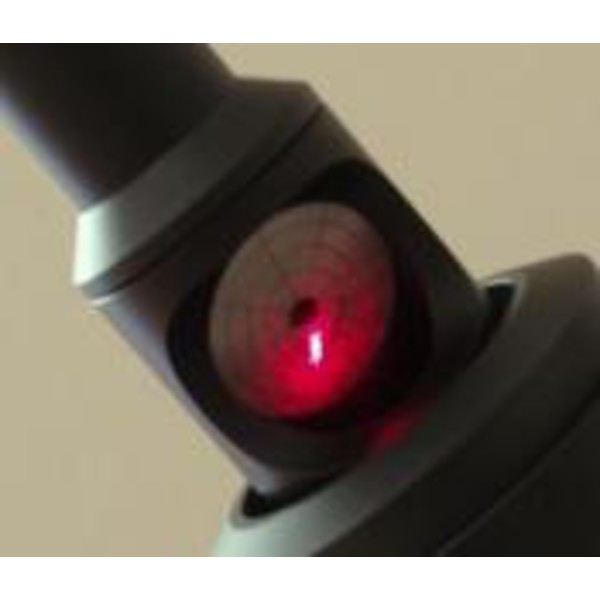

• Com o alvo integrado a 45° o ajuste podeser efetuado em pouco tempo por uma pessoa. Após o ponto de laser vermelho ser apontadoo na marca central do espelho primário, o feixe é jogado de volta para o laser.
• A projeção do ponto é extremamente fina e é formada sobre a superfície gravada, que lembra um alvo. Agora é simples concluir o ajuste do espelho principal.

As vantagens em resumo:

• ajuste preciso: laser com auto-centramento
• o laser é mantido perfeitamente paralelo sem inclinação
• ponto de laser muito fino
• placa gravada e posicionada a 45°para fácil ajuste
• a versão de 2" vem com adaptador de 2" que também centra-se

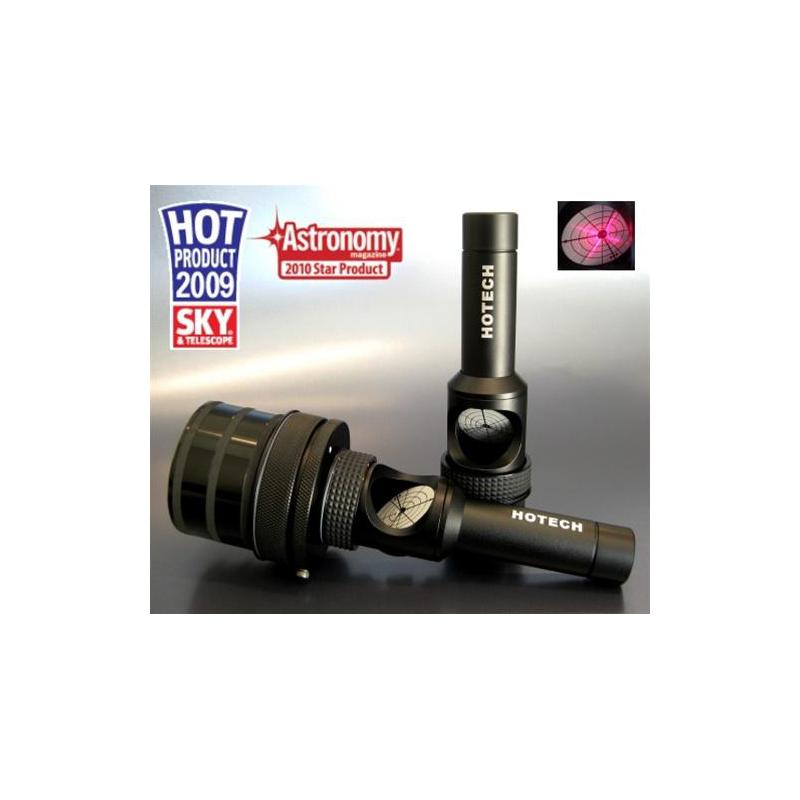

• disponível nas variantes de 1,25" ou 2"(ver descrição do produto)
• durável:bateria poderosa de 3V poderosa

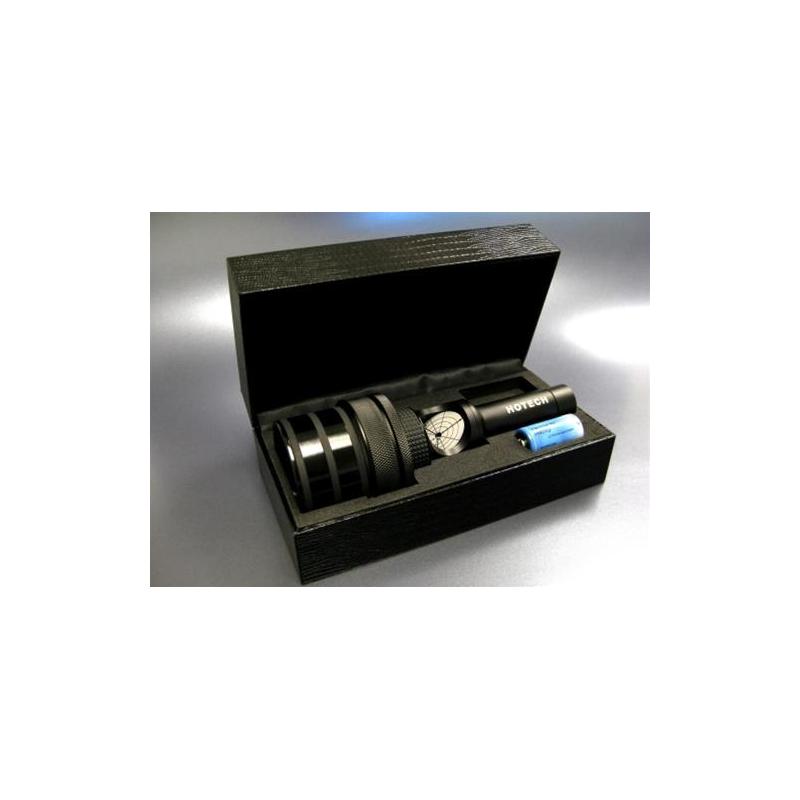

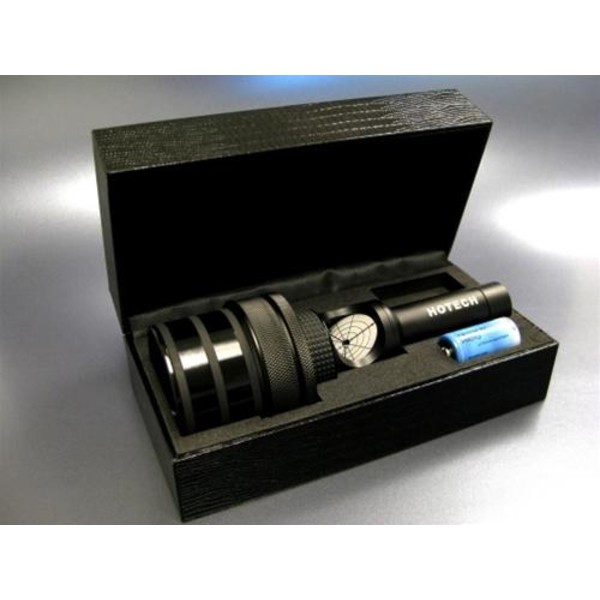

• estojo estável para armazenar o laser

Mira em cruz

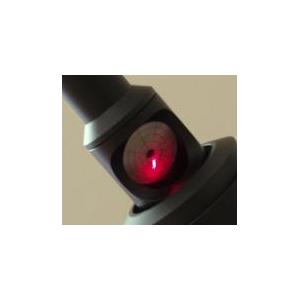

esta versão O laser Hotech tem mira em cruz. Este é projetado de volta na placa com o ponto de laser. Se o ponto de laser desaparece no centro do furo do colimador, a mira em cruz dá a capacidade de executar correções muito finas no ajuste.

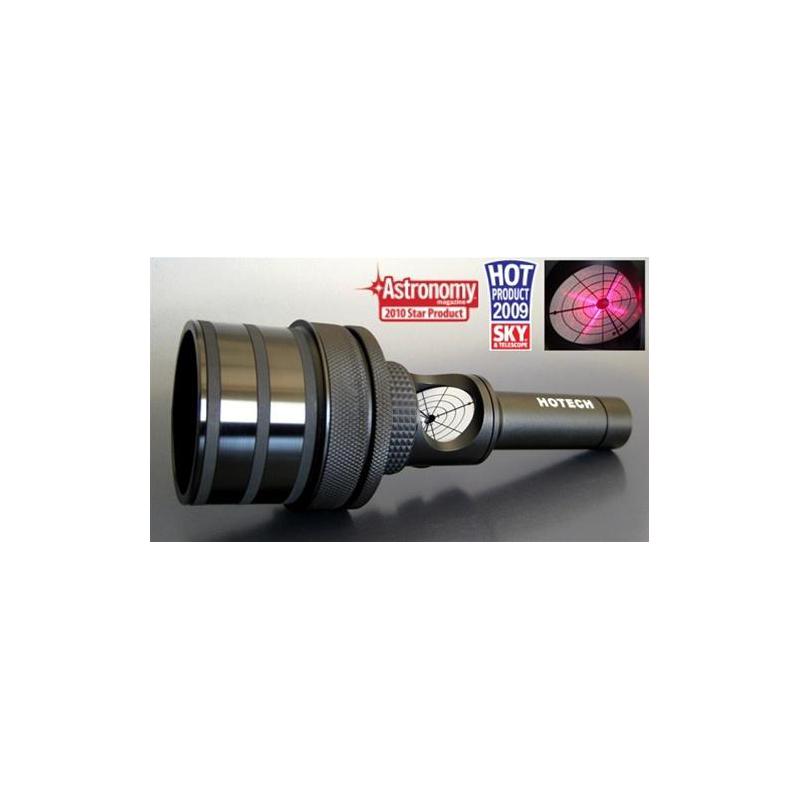

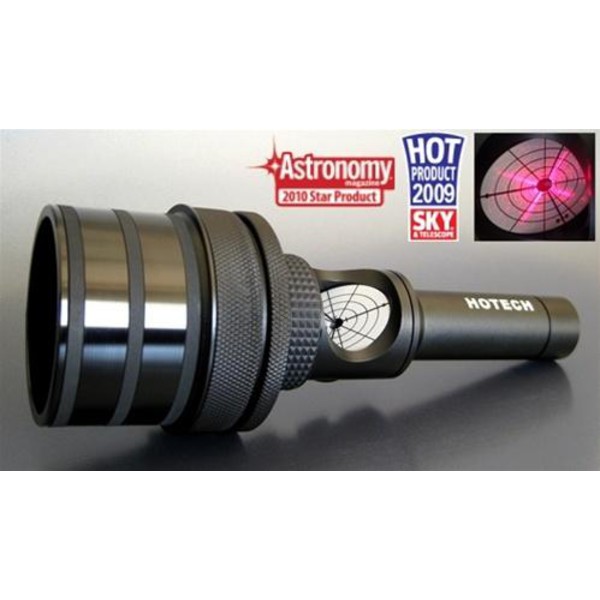

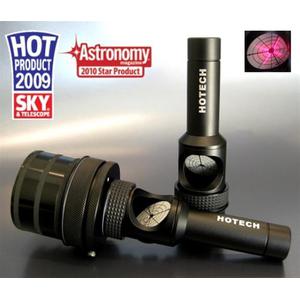

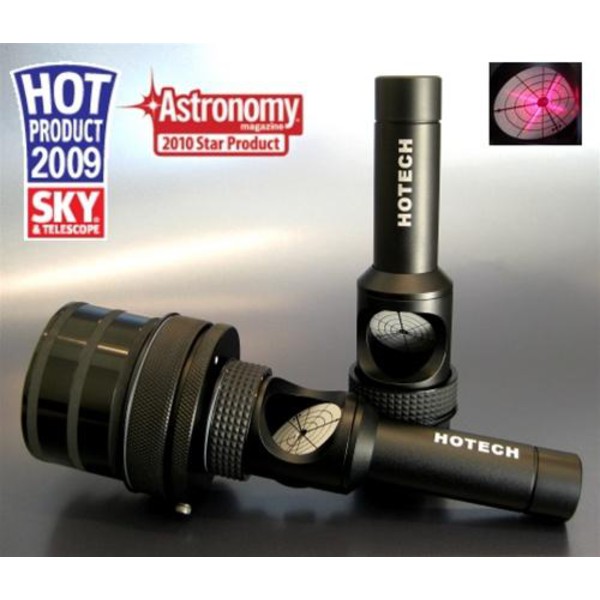

HOTECH SCA Colimador a laser

Adaptador com auto centragem (SCA)

A mira a laser Hotech se distancia de todos os outros colimadores laser com sua inovadora tecnologia adaptador de auto-centramento (SCA). Este mecanismo permite a instalação precisa e REPETIDA em todas as marcas de focalizadores de telescópios de 1,25" e 2", portanto, fornece colimação precisa. Todos os colimadores laser no mercado atual tem um problema fundamental, folga no mecanismo de adaptação entre a mira laser e o focalizador do telescópio. Este problema é claramente reconhecido e muitas vezes discutido entre os astrônomos, mas até agora não havia nenhuma solução definitiva no mercado. Não importa quão firmemente as tolerâncias elaboradas na mira a laser ou o focalizador, um

pequeno intervalo é necessário para permitir a instalação do colimador laser. Uma vez que o colimador laser é inserido, a abertura necessária torna-se um problema. Um colimador de laser é preso com um ou mais parafusos ou anel de compressão unificado. Ambos os métodos introduzem questões muito importantes, ou seja adaptação inconsistente de fora do eixo (axial) e nenhuma parcela de instalação do eixo paralelo o que elimina instantaneamente a precisão da colimação de seu instrumento ao longo do eixo ótico por inteiro. O Adaptador com Autocentralização inteligentemente elimina a folga do focalizador por comprimir linearmente os anéis embutidos de borracha. Ao fazer isso, o diâmetro dos anéis expande para compensar a diferença. Como todos os anéis expandem uniformemente radialmente no diâmetro pela compressão, este centra automaticamente o colimador laser no tubo de elevação do focalizador. E o mais importante, o colimador SCA de laser pode ser firmemente instalado no focalizador para uma instalação repetível para proporcionar uma colimação precisa.

Em resumo, o adaptador SCA serve três funções críticas. Em primeiro lugar, os seus anéis de expansão acomodam quase todas as tolerâncias de fabricação do focalizador. Em segundo lugar, centra automaticamente o laser adaptado no focalizador. Em terceiro lugar, fornece, pelo menos, dois contactos circulares distribuídos uniformemente sobre a superfície interna do tubo do focalizador impedindo o laser adaptado de girar e paralelo ao focalizador. Uma vez que o fator folga é removido, você pode colimar rapidamente seu telescópio com confiança para alcançar colimação perfeita o tempo todo.

Problemas atuais de colimação:

• A folga do parafuso de aperto manual
• Adaptando com anel unificado de compressão

Problema resolvido com tecnologia SCA

• SCA elimina folga do tubo de focalização

Todos focalizadores têm tolerâncias de fabricação. E exigem maior diâmetro para aceitar várias oculares e adaptadores. Quando um colimador padrão é inserido, a abertura entre o focalizador e o dispositivo inserido se torna um problema de folga. Os anéis de borracha no SCA expandem radialmente de acordo com os próprios ajustes do usuário para preencher as lacunas. Isso faz com que seu colimador se assente firmemente em seu focalizador tornando-se parte do seu telescópio para uma instalação segura e repetível.

• SCA Mantém o laser perfeitamente paralelo ao focalizador

O desenho patenteado dos anéis de expansão múltipla fornece sólidos 360 graus de aderência à superfície interna do focalizador mantendo o laser adaptado perfeitamente paralelo ao tubo focalizador eliminando qualquer erro de inclinação possível do mecanismo convencional de parafuso de travamento.

• SCA elimina trava instável do parafuso e anel unificado de compressão

O eixo ótico é deslocado quando o dispositivo de inserção é preso por parafuso. Em alguns casos, o anel de compressão mal feita unificado pode causar inclinação instável ao bloquear o focalizador devido a tolerâncias soltas entre o anel de compressão, ranhura interna, e a ponta desigual do parafuso de bloqueio dentro do tubo do focalizador. A SCA adapta o próprio colimador sem usar o parafuso ou o anel de compressão unificado.

• O SCA aceita a imperfeição de um tubo de focalizador

Pequenas imperfeições no interior do focalizador, tais como amassados, arranhões, e rebarbas irregulares. Os anéis de borracha compensam tais erros e corretamente centraliza a mira no tubo. Além disso, mesmo se o focalizador está ligeiramente deformado no diâmetro, como em forma ovalada, os anéis de borracha na SCA irão compensar as diferenças e corretamente centralizam o colimador. Um desenho tipo pinça metálica não será capaz de se transformar de forma flexionada para compensar a imperfeição de um focalizador para uma adaptação firme.

Mais características do colimador a laser SCA :

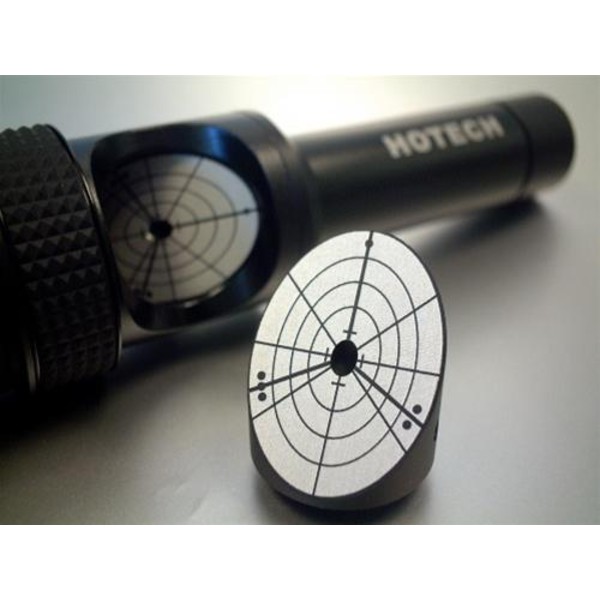

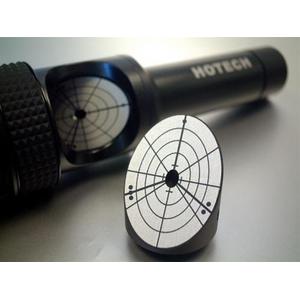

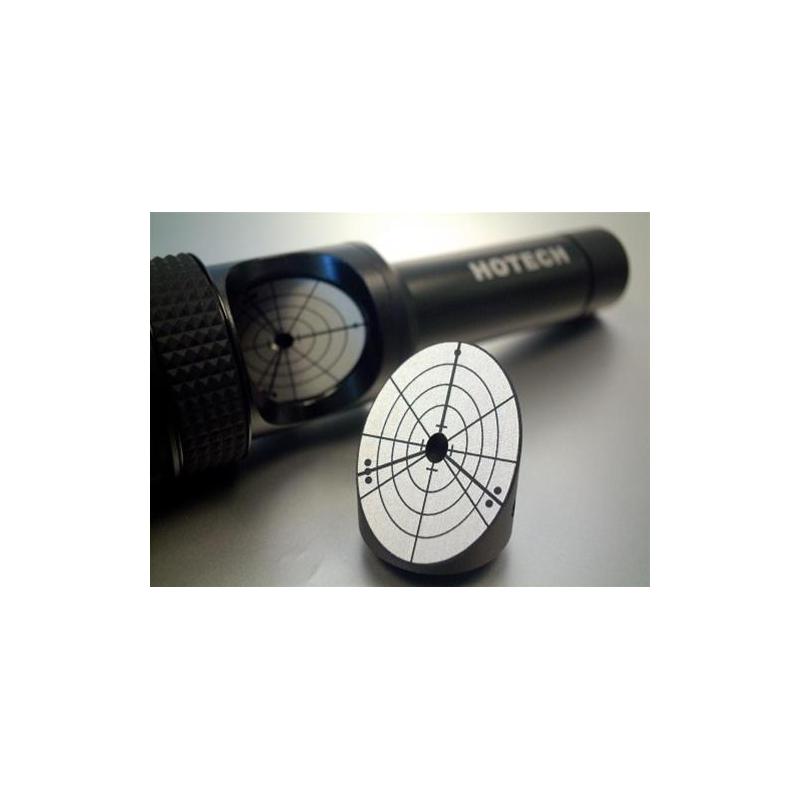

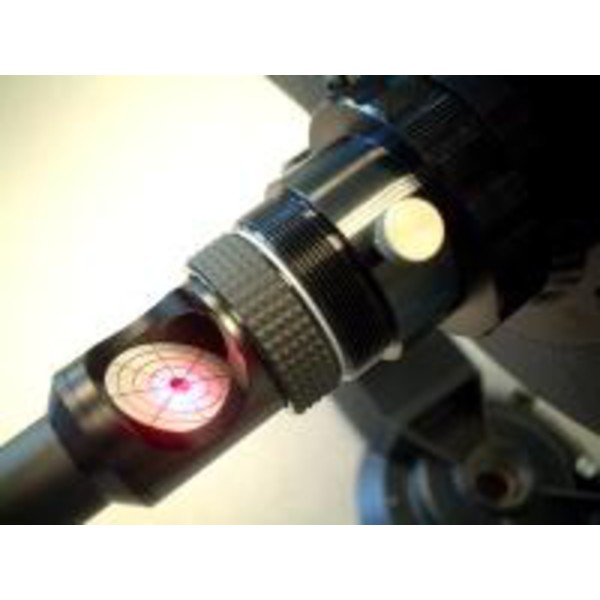

• Placa de mira frontal gravada com laser a 45º

O painel de mira exibe o ponto de retorno do laser com uma referência visual clara durante o ajuste. Isso permite que você alinhe seu espelho primário por trás do telescópio e elimina a necessidade de retornar para a frente de seu instrumento repetidamente durante a colimação.Colimando sem a placa de mira, fará com que você não seja capaz de ajustar o espelho primário em tempo real, fazendo referência ao ponto laser. Em outras palavras, você muitas vezes se perde por não saber que parafusos de ajuste usou que você usou devido ao movimento de ir e voltar para fazer referência à direção que você tinha ajustado. Isso resulta em um tempo considerável para completar a colimação e anula o propósito de uma colimação rápida e fácil com o laser. Hotech entende a importância disto, de modo que o painel é uma característica padrão em nossa mira a laser. Todos os astrônomos merecem tê-lo sem pagar qualquer extra! Além disso, por padrão o painel visualizador é gravado a laser para garantir uma longa duração da grade visando uma nítida malha de mira para melhores efeitos visuais. Ao contrário de outros colimadores, o alvo não é um adesivo que vai descascar, ou pintura que pode desgastar ou cair. Entendemos que você está pagando por um instrumento de precisão que é suposto ser bem feito.

• O mais fino ponto projetado por laser

Mantendo o ponto de laser como ponto o mais fino é a chave para a precisão de colimação. Mas quando você olha atentamente para o ponto de laser de marca para marca, a maioria dos pontos de laser parece grande, não é realmente um ponto muito bem como você imaginou. Isto significa há uso de imaginação no trabalho envolvendo a tentativa de centrar o ponto, não apenas ao centrar o ponto de laser para o centro da placa, mas também o centro do próprio ponto. Isso não faz qualquer sentido quando você está tentando tirar vantagem das características do feixe de laser colimado " que tem uma divergência baixa do feixe de luz e que o raio deste feixe não sofre mudanças significativas em distâncias de propagação moderadas." Em outras palavras, o tamanho do feixe de laser dentro de uma distância de colimação (colimador laser para o espelho primário e de volta para o painel frontal) deve permanecer uma ponta fina constante. Como você sabe, a maioria das marcas produtoras de colimador a laser não são realmente os fabricantes de laser. Eles instalam um módulo de laser "da prateleira" e alinham o laser em um tubo sem realmente considerar a aplicação do usuário, ou seja, a distância de operação para o tamanho do feixe de laser. Hotech foi projetar e construir módulos e sistemas a laser há mais de 10 anos para diversos setores profissionais. Sabemos exatamente como um laser deve funcionar. Nós limitamos o nosso feixe de laser para o tamanho ideal na distância de operação correta para um efeito ótimo. Nosso conhecimento e experiência com o projeto do laser permite que você tenha uma colimação eficaz e precisa.

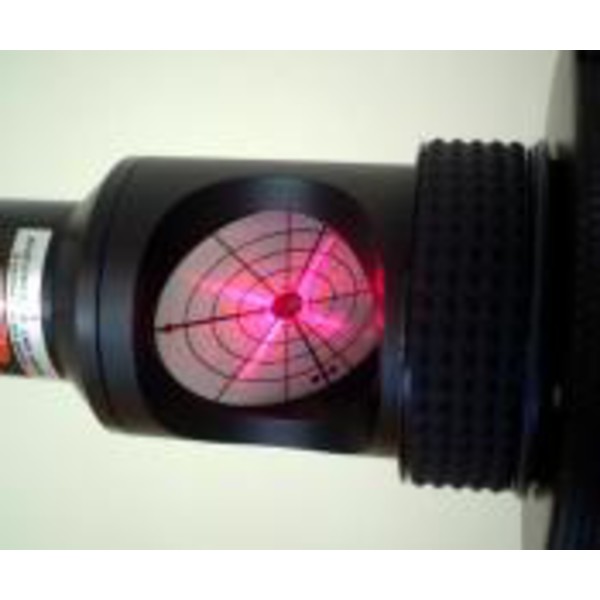

• Colimador de retículo a laser proprietário disponível

Com a nossa mira a laser proprietária, o usuário pode centrar o laser com facilidade durante a colimação final do espelho secundário e do espelho primário. O modelo de mira ainda exibe um laser de precisão do ponto central, mas com um toque de quatro linhas de laser prolongados do ponto central. As linhas de extensão (mira) do ponto do laser é a forma mais intuitiva para guiar o laser apontando-o para um ajuste preciso. Durante a colimação do espelho secundário, um único ponto de laser projetando sobre o centro aproximado do círculo pré-projetado é difícil identificar se o ponto de laser está exatamente no centro. O laser de mira pode facilmente ajudar o usuário a ajustar o espelho secundário por apontar o laser no centro exato com a ajuda das linhas de mira. Durante a colimação final do espelho primário, o ponto de laser retornando frequentemente se esconde no orifício de saída impedindo o utilizador do laser de identificar se o laser está ao centro exacto do orifício. Mais uma vez, a mira irá guiar visualmente o usuário para o centro do ponto do laser com facilidade, mesmo quando o ponto central do laser desaparece no buraco de saída. É uma característica muito eficaz e essencial para o colimador a laser CEA na obtenção de um grau ainda maior de precisão e com facilidade. Clique aqui para uma mostra de vídeo no YouTube.

• Alinhamento a laser de alta precisão

A mira a laser Hotech é bem centrada e alinhada, e estes são fatores críticos para uma colimação precisa. Mas você vai se surpreender que muitas colimadores a laser no mercado falham neste aspecto. A razão está na concepção e compreensão do próprio produto. Hotech considera todos os aspectos e parâmetros na sua concepção. Parâmetros como o mecanismo de alinhamento, a estrutura mecânica e ótica do próprio laser e mais são tomadas em consideração como parte do nosso projeto. Por exemplo, alguns colimadores a laser realmente instalam um ponteiro laser saído da prateleira na caixa. É muito rentável (para o vendedor), mas traz consigo inúmeros problemas. Em muitos casos, o ponteiro laser não pode ser instalado perfeitamente centrado no invólucro devido a variações no tamanho do ponteiro e mecanismo de alinhamento adicional. Assim, o próprio laser não é posicionado sobre o ponto de alinhamento de verdade e nem do eixo ótico. Como resultado, o laser não pode ter o centro alinhado no recinto. É possível alinhar o feixe de laser paralelo ao percurso ótico, mas sempre com um deslocamento ao longo do eixo ótico. Isto significa que o feixe de laser nunca pode ser corretamente alinhado, não importa como você se esforce para adaptá-lo ao focalizador. O resultado do laser descentrado irá introduzir no seu telescópio astigmatismo que é semelhante ao da figura 1 do cenário.

• Desenho peso leve e corpo totalmente de alumínio trabalhado com CNC de alta precisão

Muitos fabricantes de colimadores a laser dão aos usuários a impressão errada que, " grande e pesado significam robusto e estável." Em vez disso, os engenheiros Hotech eliminaram com sucesso o peso desnecessário da mira a laser, porque entendemos que o peso adicional em um telescópio (especialmente em Newtonianos de estrutura aberta) criará desequilíbrio e flexões na estrutura. Além disso, quanto mais pesado for o dispositivo o mais inércia terá durante o impacto de uma queda acidental. Nesse acidente, a força de inércia pode causar mais danos ao mecanismo de alinhamento interno porque há mais energia necessária para dissipar o impacto. Portanto, o design leve na nossa mira a laser faz você ganhar precisão de colimação confiável. E, claro, a nossa mira a laser usa material de alumínio leve grau aero-espacial e trabalho CNC com as tolerâncias mais restritas, então recebe jato de areia e é anodizado para proteger do ambiente hostil. Nada foi sacrificado para que você receba um instrumento de colimação com duração longa e de alto nível.

• Pilhas de vida longa

Ao usar pilha CR123 de 3V como nossa fonte de energia para o laser, nossa mira laser funciona por mais de 65 horas de uso contínuo. A pilha CR123 incluída, é uma pilha de lítio de 3V funcionando bem sob uma noite fria típica e tem uma vida de 10 anos de prateleira. Esta é uma grande vantagem pois você não tem que se preocupar em mudar a pequena pilha difícil encontrar no escuro como os outros colimadores.

• Colimação para o seu SCT

SCTs de produção comercial todos têm pequenos erros de alinhamento ótico e mecânico. O erro é tipicamente na centragem do espelho secundário. Como resultado, quando um laser é instalado e emitido a partir do focalizador, o feixe raramente irá retornar bem ao centro, embora testes de estrela indicariam colimação perfeita. Além disso, o espelho secundário (forma convexa) expande o ponto do laser fino para um ponto maior, e amplia qualquer erro axial em cerca de 5 vezes. O erro de desvio para um típico SCT bem colimado voltará o feixe de laser desviado em torno de 0,125" a 0,250" fora do centro. A fim de compensar os erros de alinhamento óticos e mecânicos de seu SCT, é necessária uma abordagem diferente em comparação cm a colimação de um telescópio Newtonaino. Se o procedimento for seguido corretamente, os usuários ainda podem colimar com precisão o seu SCT. Por padrão, o laser terá que ser posicionado no centro ótico do SCT. Hotech SCA mira a laser elimina automaticamente a folga no focalizador sem usar o parafuso e posiciona-se no centro do eixo ótico. Nos SCTs, o espelho primário está fixado, mas podemos colimar ajustando o espelho secundário para apontar paralelo ao eixo ótico. Há um prepero necessário apenas uma vez que você precisa fazer para colimar um SCT com laser. Primeiro, instale o colimador a laser SCA e pré-marque a posição do laser na tela de alvo da mira quando o telescópio foi colimado de fábrica ou por sua estrela de colimação. Então, quando você verificar a colimação da próxima vez, basta adaptar a mira laser do SCA no focalizador, 2"ou 1,25" e veja se o laser incide sobre a posição do laser pré-marcada. Se não estiver, ajuste os parafusos de ajuste de alinhamento no espelho secundário para mover o ponto de laser retornando à posição pré-marcada na grelha de alvo. Devido à forma da superfície do espelho secundário convexo, o espelho irá expandir o retorno do laser colimador para uma marca maior, tornando mais difícil de discernir o centro do ponto de retorno para a colimação de laser. Para os melhores resultados, o modelo de ponto de laser único é mais adequado para a colimação de SCT para facilidade de encontrar o centro do ponto expandido. Veja as fotos abaixo.

• Lente de difração de formas no nosso colimador a laser SCA

Desde que o nosso colimador a laser SCA já é preciso com a tecnologia SCA, ponto de laser fino, e placa embutida a 45 graus, não há necessidade de usar o padrão de DFG para alinhar o espelho primário de um telescópio Newtoniano. O objetivo de usar padrão DFG é obter alinhamento do espelho primário. O usuário alinha o espelho primário, fazendo referência à sombra do secundário no padrão DFG projetado em uma parede, e o usuário conta os pontos DFG ao redor da sombra para o centro da sombra. Este método não pode alcançar o alinhamento preciso, porque a distância entre cada ponto pode fazer uma grande diferença de alinhamento. Na fase final do alinhamento, o utilizador tem de levar o ponto de laser de volta para a saída do laser (o centro do painel a 45 graus). Nossa placaembutida a 45 graus permite alinhar o seu espelho primário de trás do telescópio eliminando ir e vir até a frente de seu telescópio repetidamente durante a colimação como outros colimadores. Portanto, não há nenhuma necessidade de usar lentes DFG em conjunto com o nosso colimador a laser SCA.
